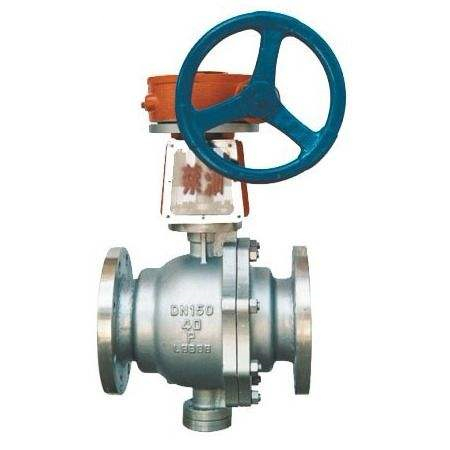

QY347F-40P氧气球阀
来源:www.shsyv.com 发布时间:2017-03-28

  结构说明

  1、本阀主要由阀体、阀盖、阀瓣等零件组成;

  2、球形阀体,手里均匀;3、本阀为手动操作,顺时针旋转手轮,阀门关闭,逆时针旋转手轮,阀门开启;

  3、DN50以下无滚珠轴承,

  4、DN150、DN200、DN250、DN300等大口径阀门增设副阀瓣。介质流从阀瓣上部流向下方。

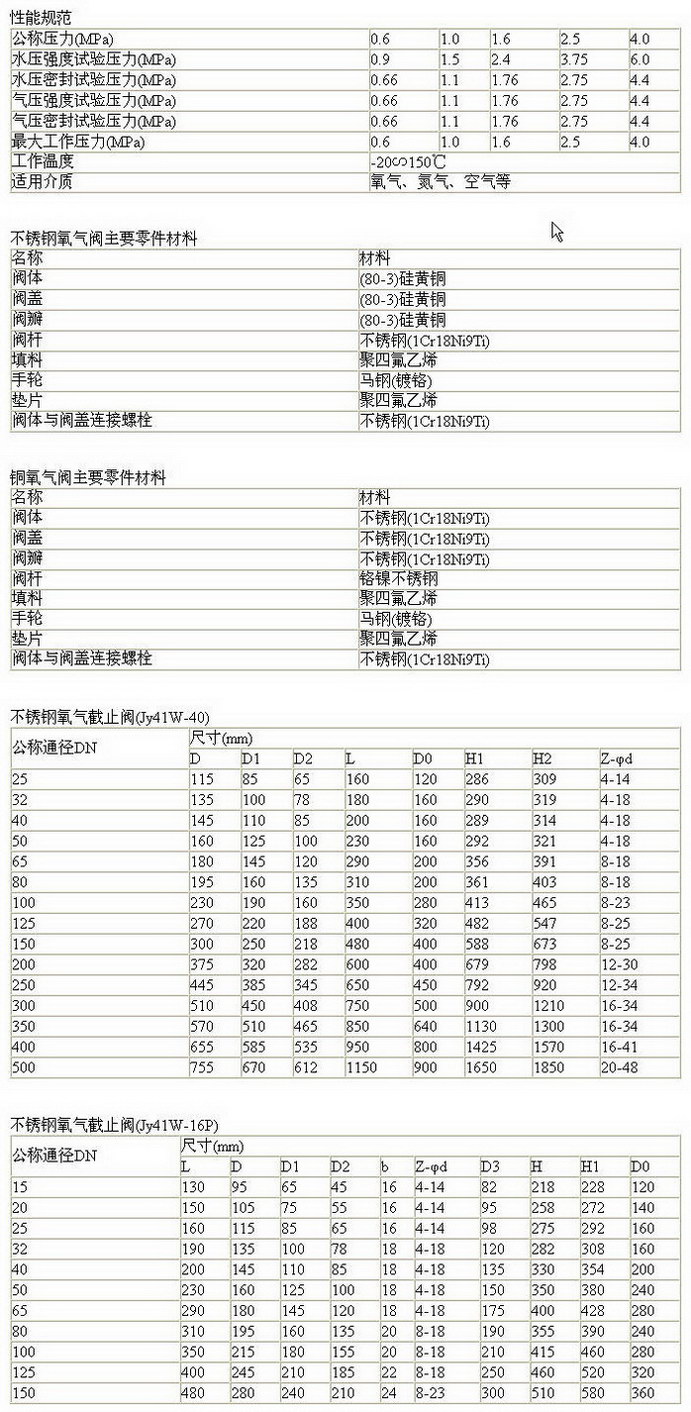

  性能规范

  公称口径:DN15-DN600

  公称压力:0.6MPa-4.0MPa

  适用温度:≤150℃

  适用介质:氧气、氮气等

  检验标准:JB/T 9090-89

  阀体材料:1Cr18Ni9Ti

  结构长度:ANSI B16.10

  主要特点

  1、本产品系列特殊设计的不锈钢或铜合金截止阀,主要用于氧压机加压后的管道。

  2、启闭灵活。本阀根据通径的大小采用两种结构,小通径的为普通结构,大通径的增设副阀瓣,以平衡阀前和阀后压差,减少启闭力矩。

  3、安全可靠。本阀制造时采用严格禁油措施,填料材质为聚四氟乙烯,阀杆设计成升降杆,即阀杆升降时不转动,阀瓣随其升降,因而减少对填料的磨损,同时上密封磨损亦降到最低程度。所有阀件在安装前均经过严格脱脂,确保使用时安全可靠。

  4、阀杆外露部分均有保护措施,可以防止尘土和油污,支架轴承润滑采用氟化脂。

  5、在法兰端加设导电螺孔,以防静电。
