结构特点及用途
液动扇形盲板阀主要由左阀体、右阀体、丝杠副、翻扳、阀密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个 刚性结构体。阀门中设有夹紧油缸和翻板油缸、夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀阀体完成松开、夹紧动作,翻板油 缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点,目前已广泛用于工矿企业、环境保护等行业的煤气、有毒其他介质管道中,作为可靠的切断装置。
本阀可以单台远距离控制,亦可多台联网远距离控制。

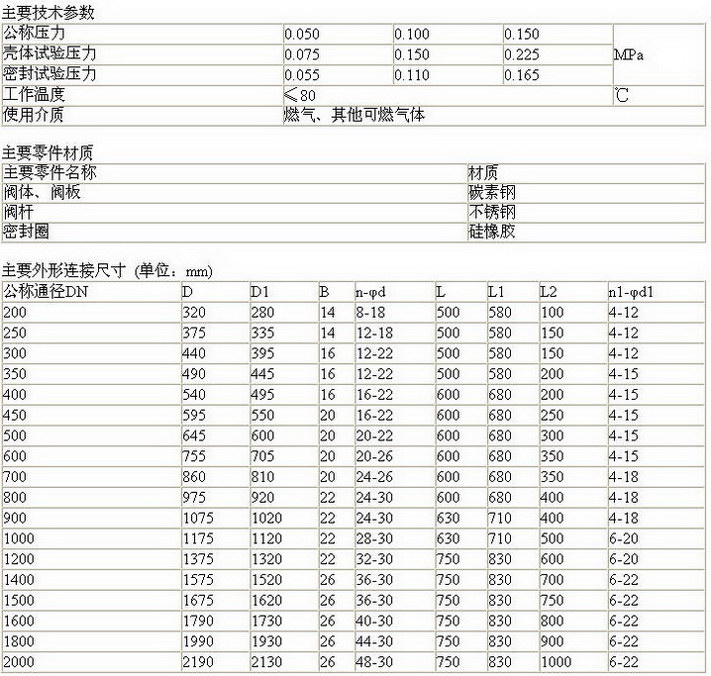

结构参数
型号规格 F743X-0.5/1.0/1.5/2.5
公称通径 300~2000mm
压力范围 0.05~0.25MPa

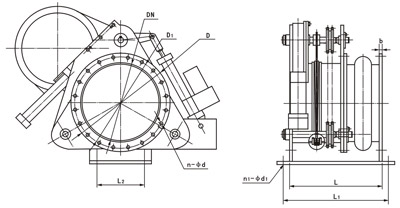

液动扇形盲板阀结构图
